툴 사용방법 문의

chad

Q&A

2024-08-14

수정 지우기

안녕하세요

궁금한 점이 있어서 글을 올립니다.

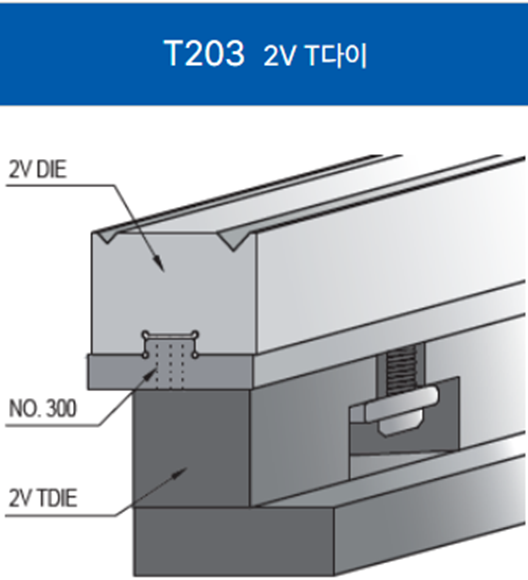

아래 그림(홈 페이지에서 이미지 복사)에서 2v(v8,v10) die에서 앞의(v8)를 사용하다가 뒤 v10을 사용하려면 die를 어떻게 조정해야 합니까?

(펀치는 그대로 둔 상태)

답변 부탁 드립니다.

5

관리자2024-08-16 15:55

V8센터를 맞춘후 v10사용시에는 센터를 재조정하는것이 아니라 금형을 180도 돌려서 다이홀다에 고정 하면 됩니다
V8위치에 v10이 오도록 도려서 셋팅하면 센터는동일 합니다

chad2024-08-21 13:55

조속한 회신 감사드립니다.

추가 질문, 하나 더 드리겠습니다.
금형을 180도 돌려서 다이홀더에 고정한다고 하셨는데 회전된 다이는 다이 홀더 밑이나 옆에서 다이를 별도 고정하는 건가요?
아니면 다이홀더에 끼워서 사용하는 건가요?
혹, 끼워서 사용하는 구조이면 벤딩시 다이가 빠지거나 흔들릴 경우는 없나요?

댓글 수정 지우기

관리자2024-08-21 16:28

최초 센타를 맞춘후 180도 돌려서 장착 추가로 센타조정이나 별도 고정하는것은 없습니다
단 분할도 예를들어 10,20mm와 같은 작은 금형을 셋팅시 옆으로 금형이 넘어질수 있어서 분할도 좌우에 고정용 브라켓을 제작하여 사용할수도 있으나 거의 그냥 사용하시는분들이 많습니다
이는 절곡은 상하로 힘을 받기때문에 허용압에서 사용할시는 문의주신 no300홀다 용 2v다이는 별도 고정이 없어도 가능합니다

chad2024-08-24 10:44

처음 접하는 분야라서 궁금한 점이 계속 생깁니다. 질문 하나 더 드리겠습니다.
홈페이지의 절곡금형 펀치와 다이 자료를 보면 30ton/m,40ton/m의 데이터가 나옵니다.
어떤 의미를 가지는 것인가요? (펀치 A101150, 다이 V203)

답변 부탁 드립니다.

- 절곡기 굽힘력(톤수) 계산 해 보고 펀치는 30ton/m,다이는 40ton/m 이상에서는 사용하지 말라는 뜻?
- 이상에서 사용시 파손? , 안전에 문제?

댓글 수정 지우기

관리자2024-08-29 10:21

자세한 내용은 회사로 연락주셔서 영업부 찾아주시면 자세한 설명드리겠습니다
감사합니다

절곡날(펀치),다이에 대한 표. 거기에서 TON/m 값은 최대치를 나타내나요? 아니면 그보다 못하게 쓰라는 건지요.
